Según indico Luis Moya en sus apuntes personales ,la construcción , se compone de elementos verticales , ladrillo y hormigón en masa , un gran zuncho de hormigón armado para absorber los empujes de la bóveda y finalmente , los 20 arcos de ladrillo y las plementerías de rasilla que constituyen el remate y cubierta .

En el óculo que dejan los 20 arcos al cruzarse se forma otra elipse semejante a la grande , y se cubre con el mismo sistema de arcos cruzados , que son en numero de 10, estos dejan otro óculo , sobre el que se eleva la linterna .

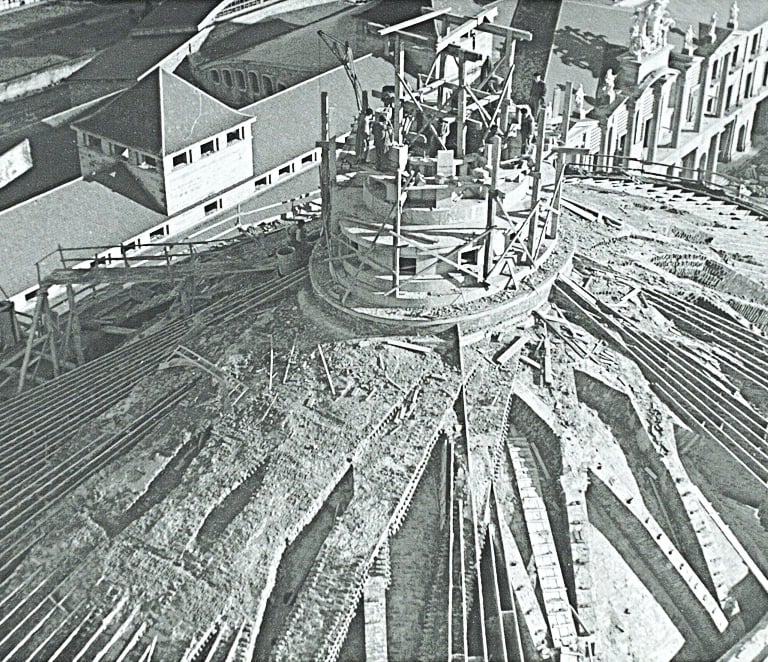

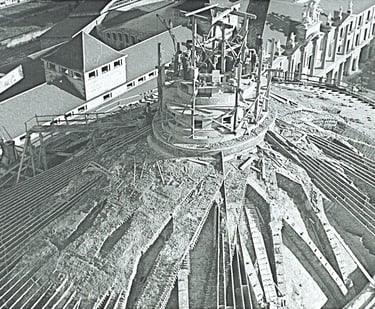

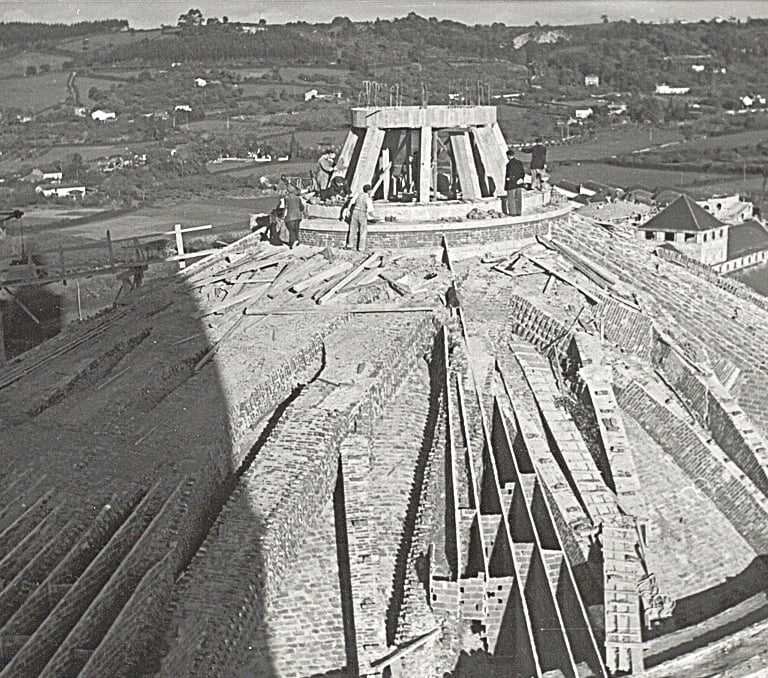

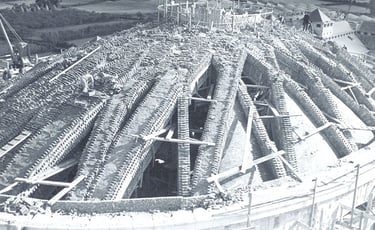

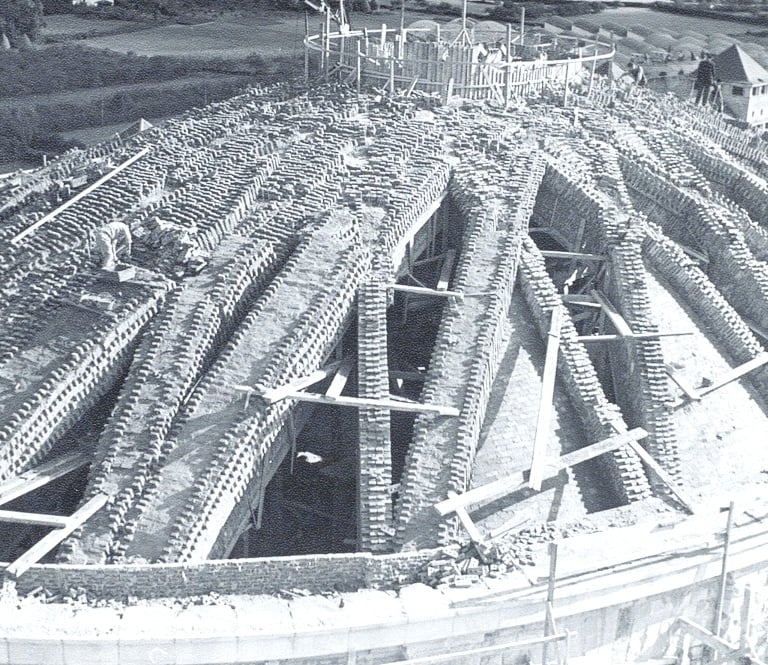

En esta foto se observa el óculo de 10 arcos cruzados , que se formo para el arranque de la linterna

Al ser la elipse muy alargada , pues tiene la proporción 34:21 , se ha complicado mucho los problemas de calculo y construcción, que tan sencillos son en una bóveda circular .

La estructura de la iglesia fue calculada por el arquitecto García Amorena

DETALLES DE LA CONSTRUCCION DE LA CUPULA DE LA IGLESIA

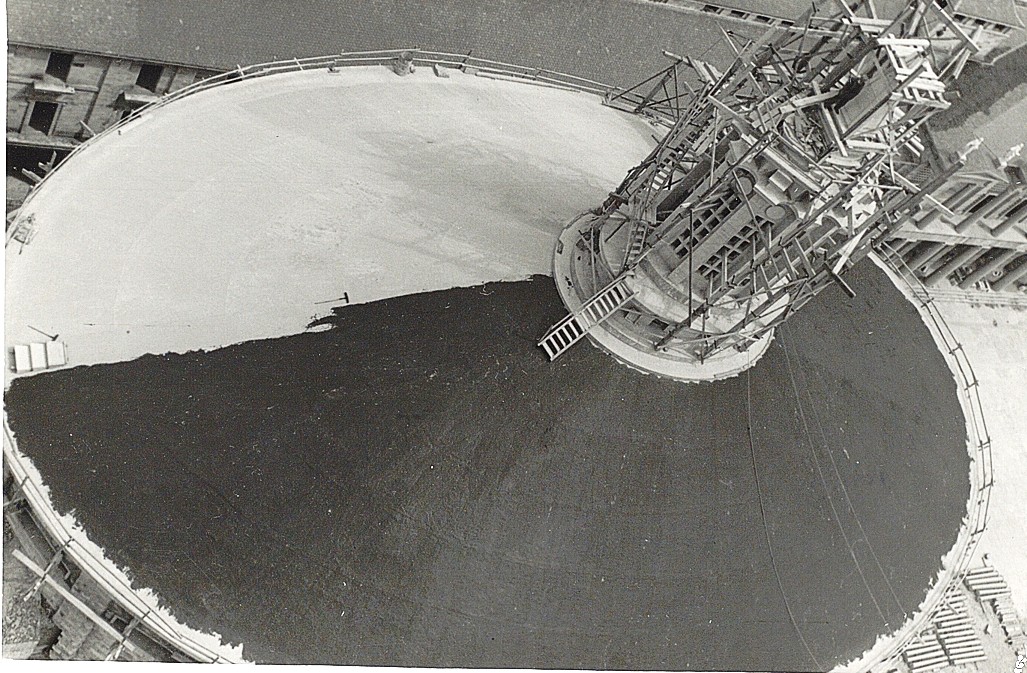

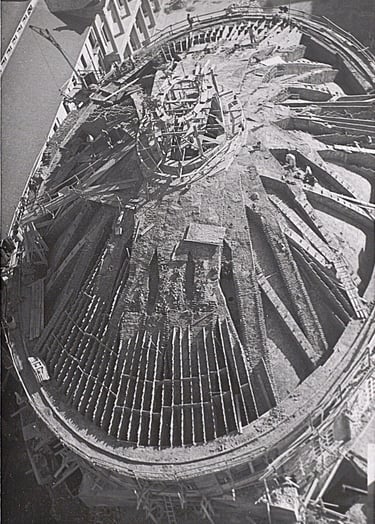

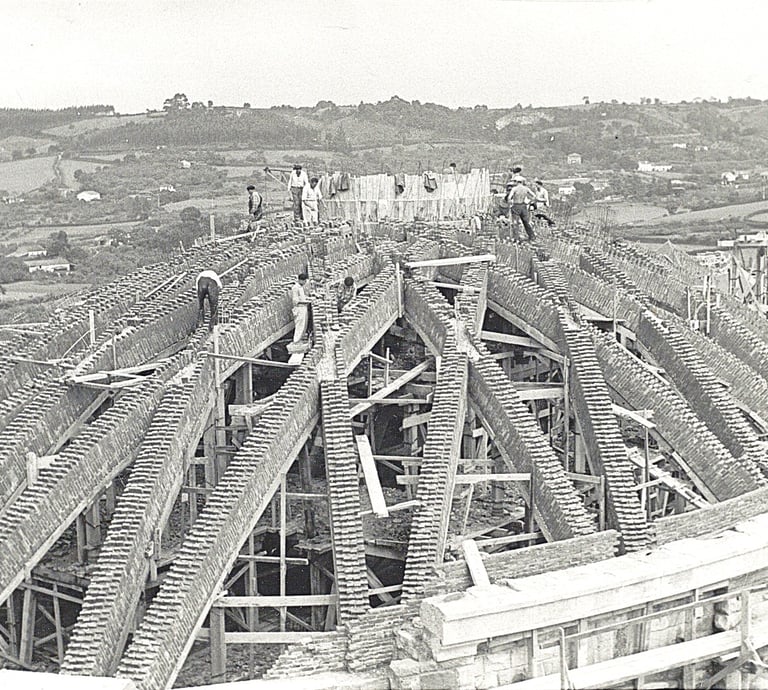

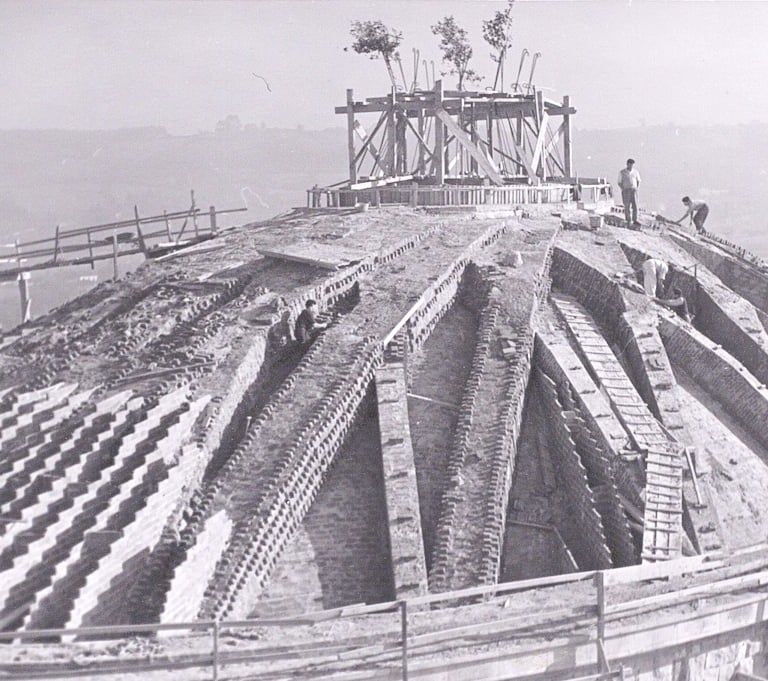

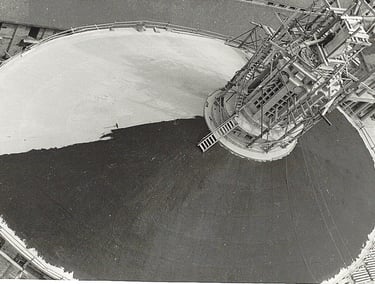

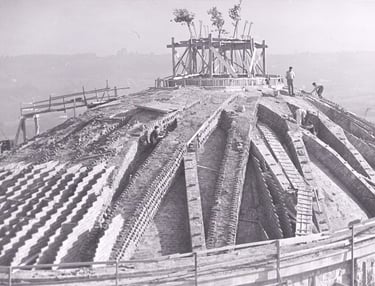

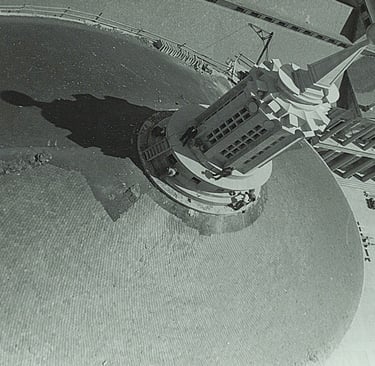

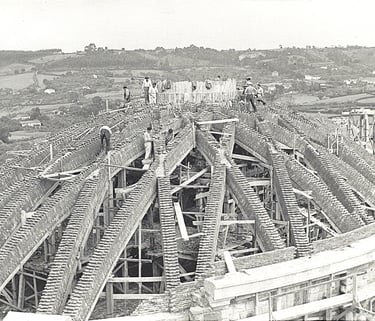

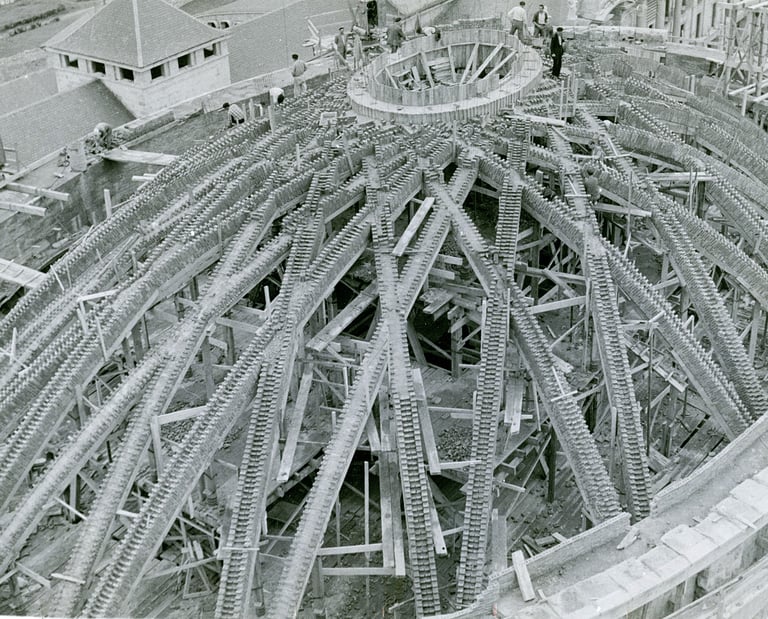

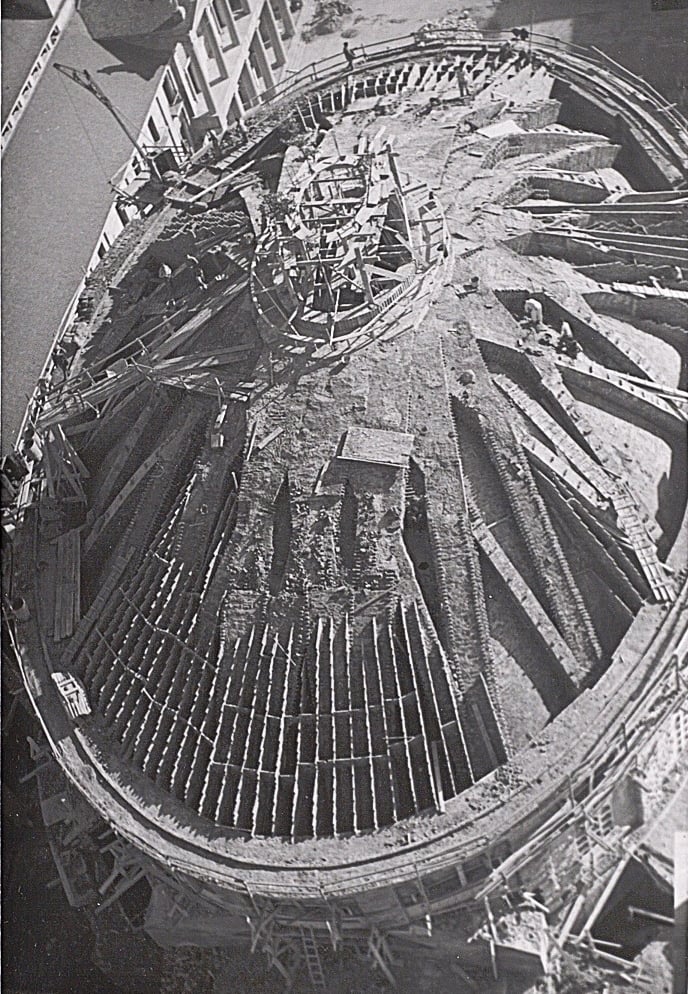

FOTOGRAFIA DEL ANILLO EXTERIOR , ASI COMO LA CONSTRUCCION DELOS ARCOS CRUZADOS Y EL OCULO DESDE SE ELEVARA LA LINTERNA

En palabras de Luis Moya la bóveda carga en 16 machones normales de 2,10 x 1,20 metros de sección, y en dos especiales ,mayores, que sustituyen a 4 ( los dos normales correspondientes al lugar que ocupan, y los dos que faltan por exigirlo así la abertura del presbiterio).Estos machones grandes sostienen un fuerte arco de hormigón armado, sobre el que se cargan los dos arcos mayores de la bóveda.

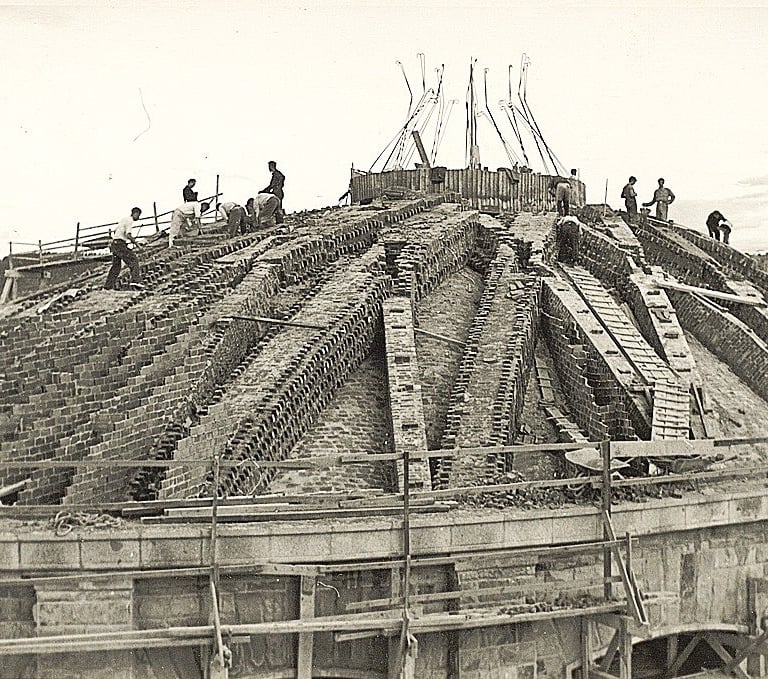

Los arcos son cada uno de ellos de 1 metro de canto por 0,5 metros de ancho , para lo cual se utilizaron unas 90 toneladas de madera y se destinaron unos 350.000 ladrillos a los arcos , aparejados a tabla ( con la tabla en horizontal).

Se estima que el peso de la bóveda es de 2300 toneladas métricas , que descansan sobre el zuncho de hormigón armado

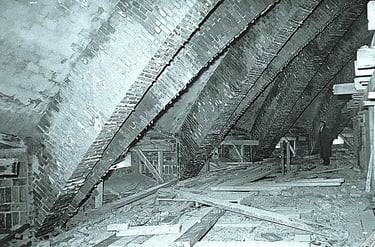

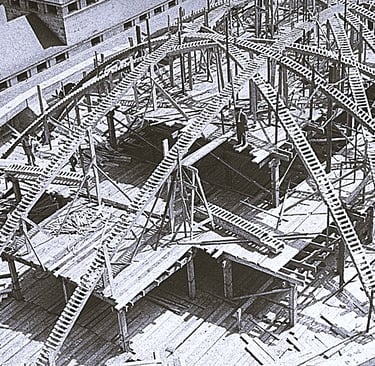

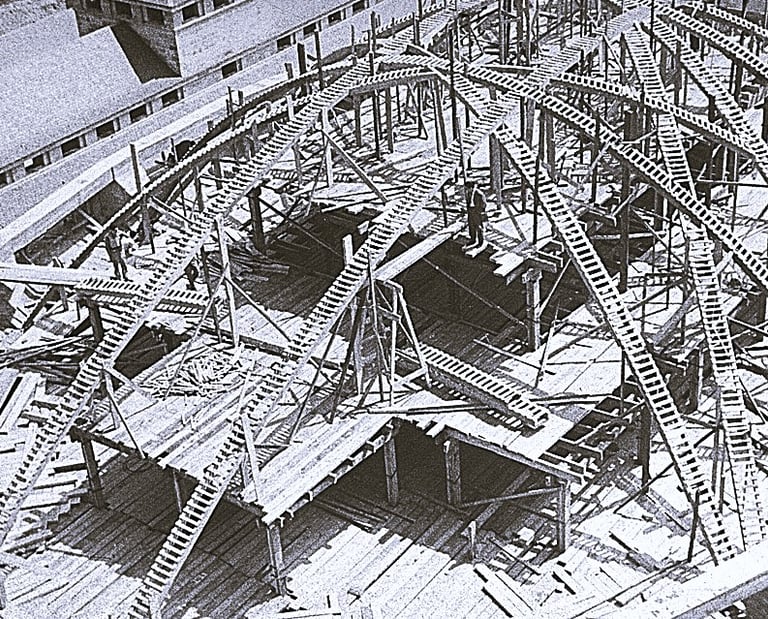

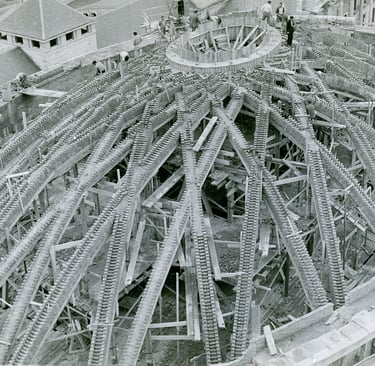

foto de la construcción de los encofrados para ejecutar los arcos

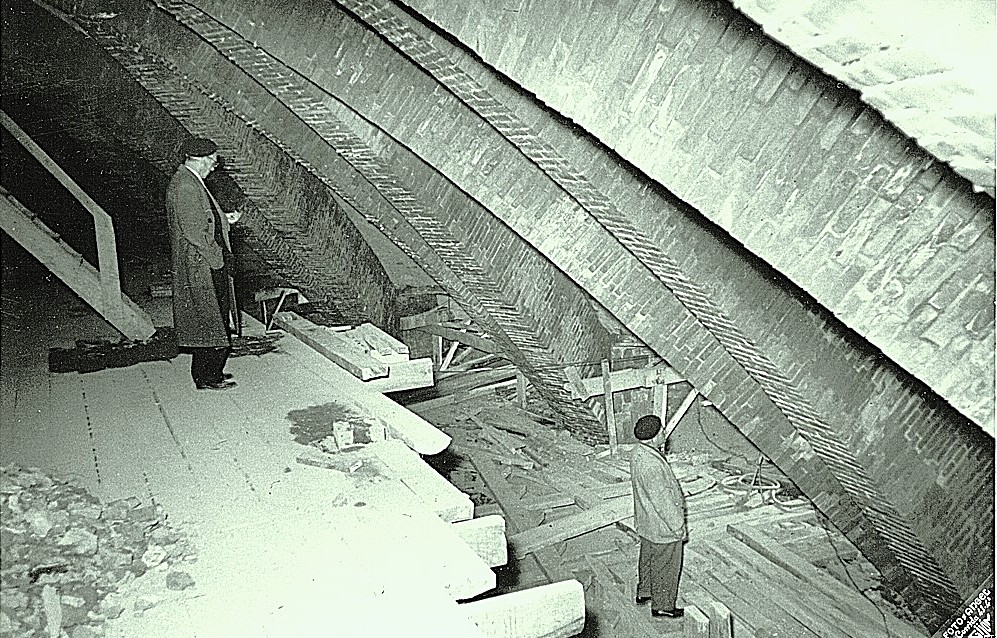

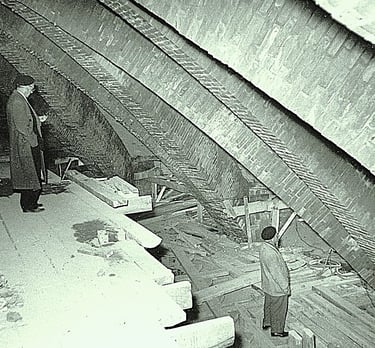

foto de los encofrados , con Luis moya supervisando la construcción de los mismos

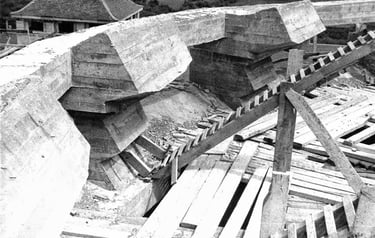

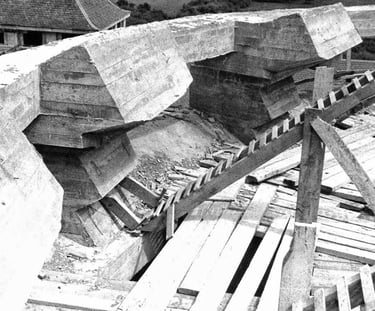

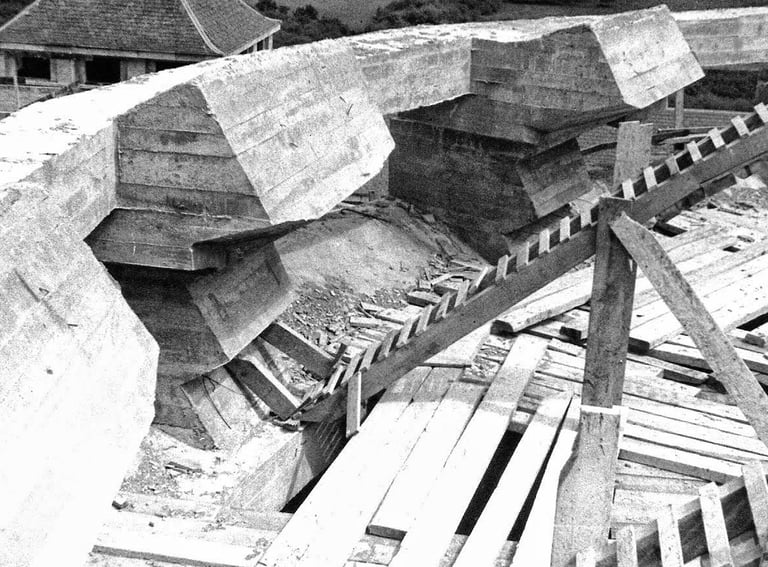

foto del anillo exterior con los machones , donde se apoyan los arcos

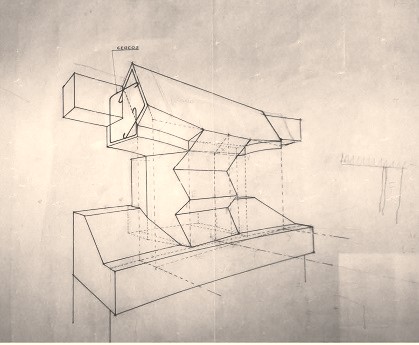

foto del plano en detalle del anillo exterior , diseño de luis moya

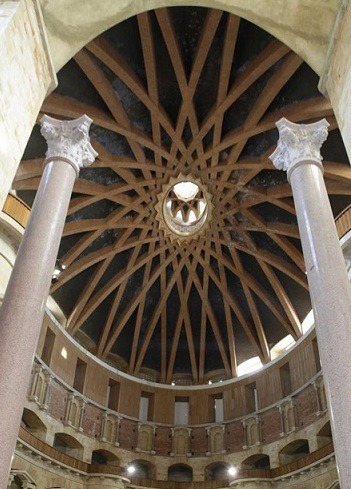

dos imágenes de la cúpula desde el interior de la iglesia don se pueden ver claramente el conjunto de arcos cruzados

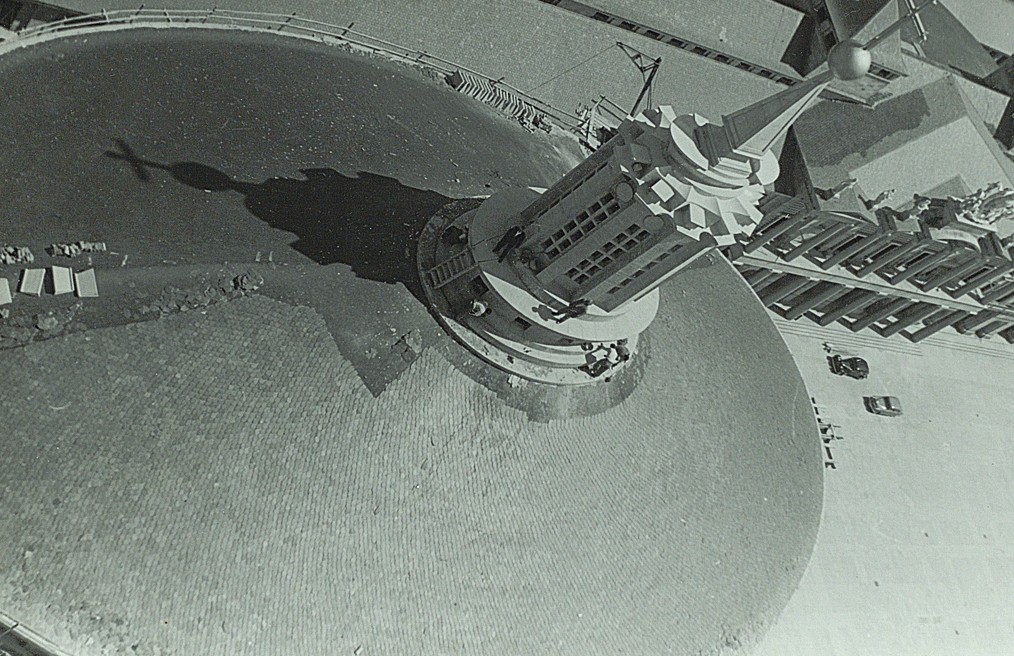

la linterna que corona la iglesia

la linterna ( linternón) es un conjunto que sirve de contrapeso al empuje de los arcos que sostienen la cúpula . su altura es de 17 metros por el exterior y 15 metros por el interior el cual esta decorado con mosaicos de colores vivos que realza el contraste de con el fondo de los ladrillos y el azul del espacio entre los arcos .

seccion del plano original del linternon

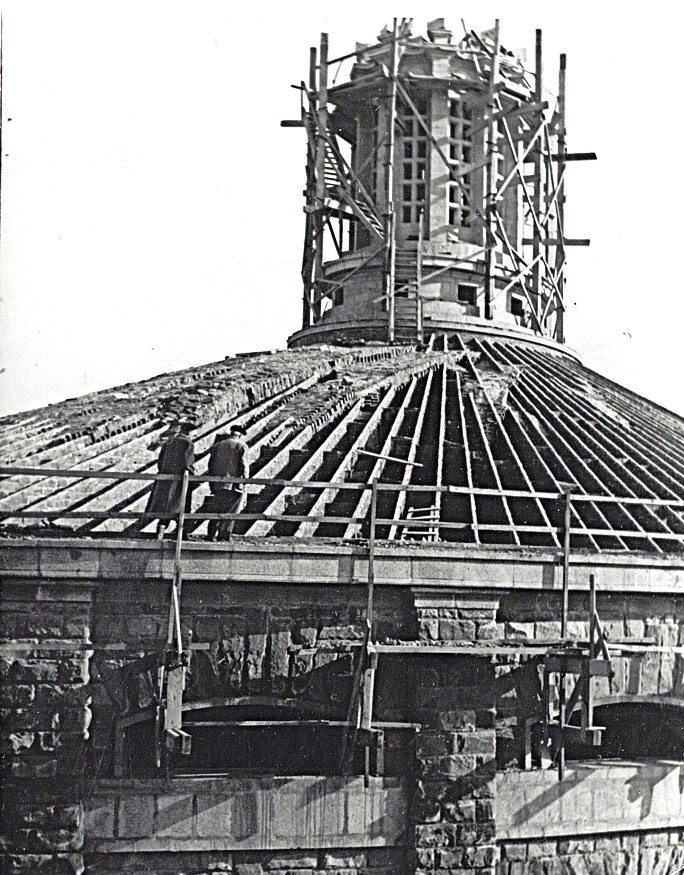

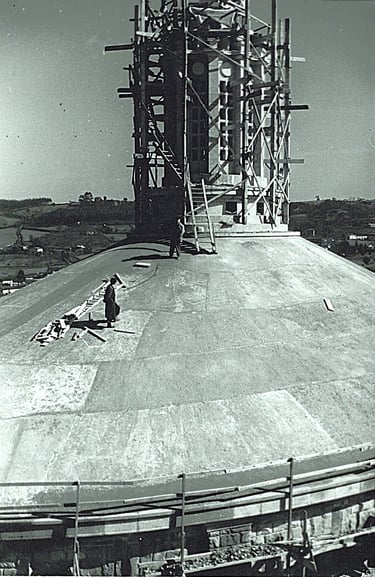

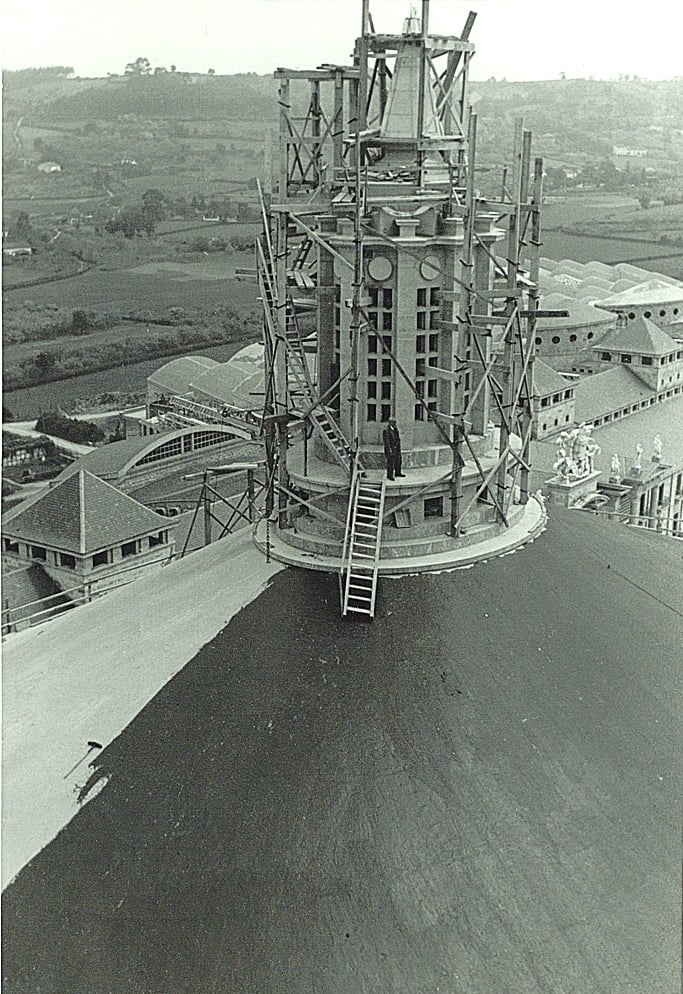

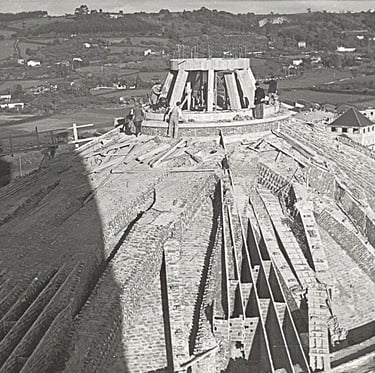

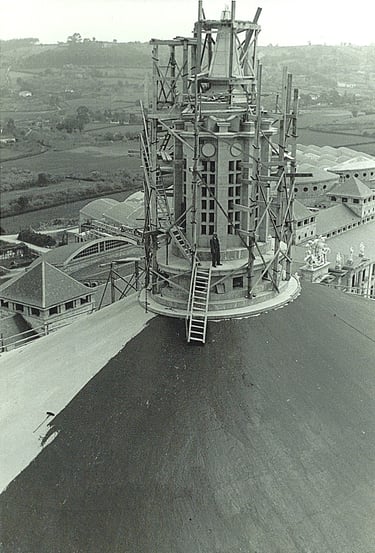

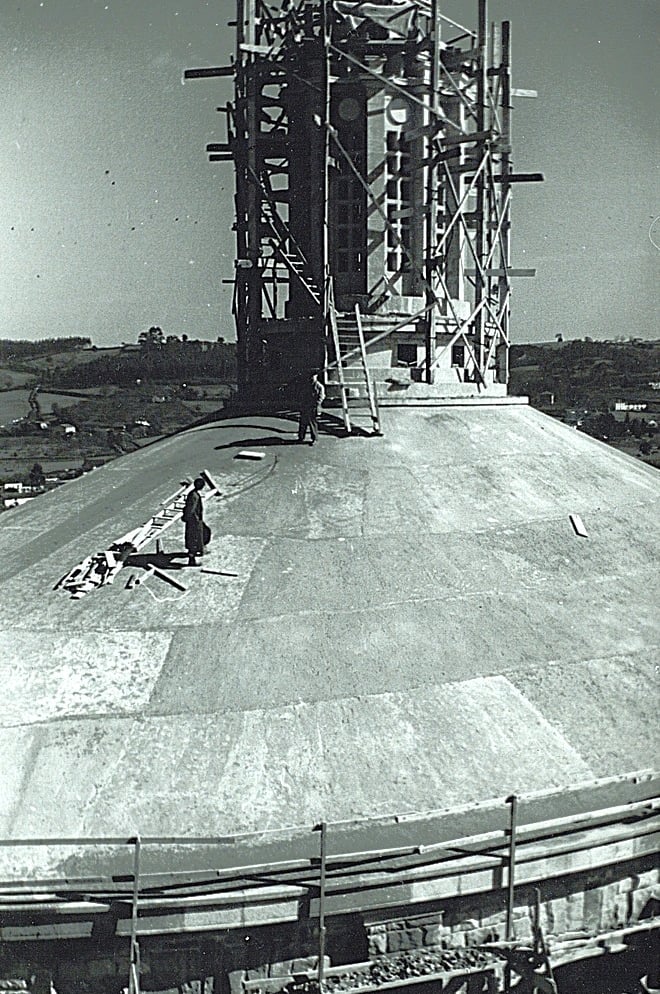

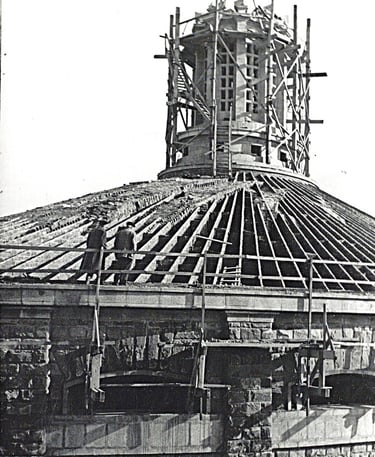

foto de la construcción del linternón , donde se ve el remate de la bola y la cruz que se apoyan en una pirámide. de hormigón revestida de piedra.

En palabras de Luis Moya ,la linterna de piedra que carga sobre la bóveda pesa 270 toneladas y tiene una ligera armadura de hormigón armado por requerirlo así la acción del viento, muy intensa en esa altura. El interior de la misma esta revestido con mosaico

por el interior del linternon

conjunto de fotos del interior del linternón , donde se observa el gran trabajo en mosaicos que fueron realizados en su día ,por el gran especialista Santiago padros , que fue quien a su vez, quien hizo los murales del exterior de la iglesia

vista del interior con la cúpula de remate donde esta realizada en mosaico la cruz emblema del principado de Asturias

copia del plano de Luis moya de la cúpula y existente en la etsam de Madrid , con el diseño que fue pasado a mosaico por Santiago padros.

fotos en detalle de la cruz , de la cúpula del linternón que realizo Santiago padros.

foto donde se puede observar el resultado final de la cruz en mosaico y compararlo con el plano I -104
